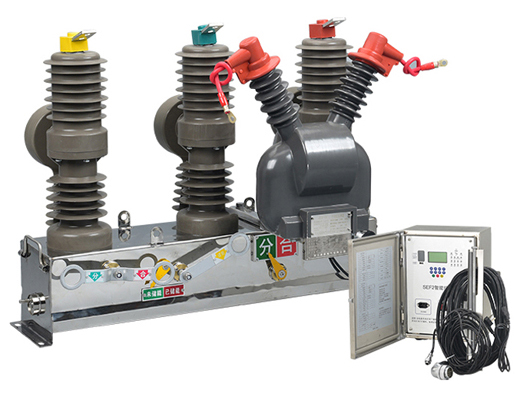

ZW32-12(G)戶外高壓真空斷路器

產品概述:
ZW32-12(G)□/T系列戶外高壓交流智能真空斷路器(以下簡稱“智能斷路器”), 為額定電壓1 2kV、三相交流50Hz的戶外高壓配電開關設備, 主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流, 適用于變電站及工礦企業配電系統中作保護和控制之用, 亦可用于農村電網等需要頻繁操作的場所。
智能斷路器符合：
GB 1984—2014《高壓交流斷路器》
DL/T 402—2007《高壓交流斷路器訂貨技術條件》
DL/T 403—2000《12kV～40.5kV高壓真空斷路器訂貨技術條件》
DL/T 721—2013《配電自動化系統遠方終端》等技術標準。

性能特點:
總體結構為三相支柱式, 殼體密封性能良好；
外殼 (箱體) 采用SUS304無磁不銹鋼材料, 經進口氬弧焊機精密焊接并亮化(拋光)處理, 外觀精美, 永不銹蝕；
真空滅弧室通過絕緣拉桿與操動機構連接, 性能穩定可靠；
真空滅弧室與主導電回路及絕緣支撐等部件用環氧樹脂經APG工藝澆注成一個有機的整體, 并采用硅橡膠包封,具有良好的抗凝露性能和機械強度；
采用高性能的小型化彈簧操動機構, 其結構簡單, 機械壽命長, 兼具電動、手動儲能及分、合閘操作功能；
結構新穎, 體積小, 重量輕, 便于安裝；
可實現三段式保護、零序接地保護、重合閘及遠方通信等功能；

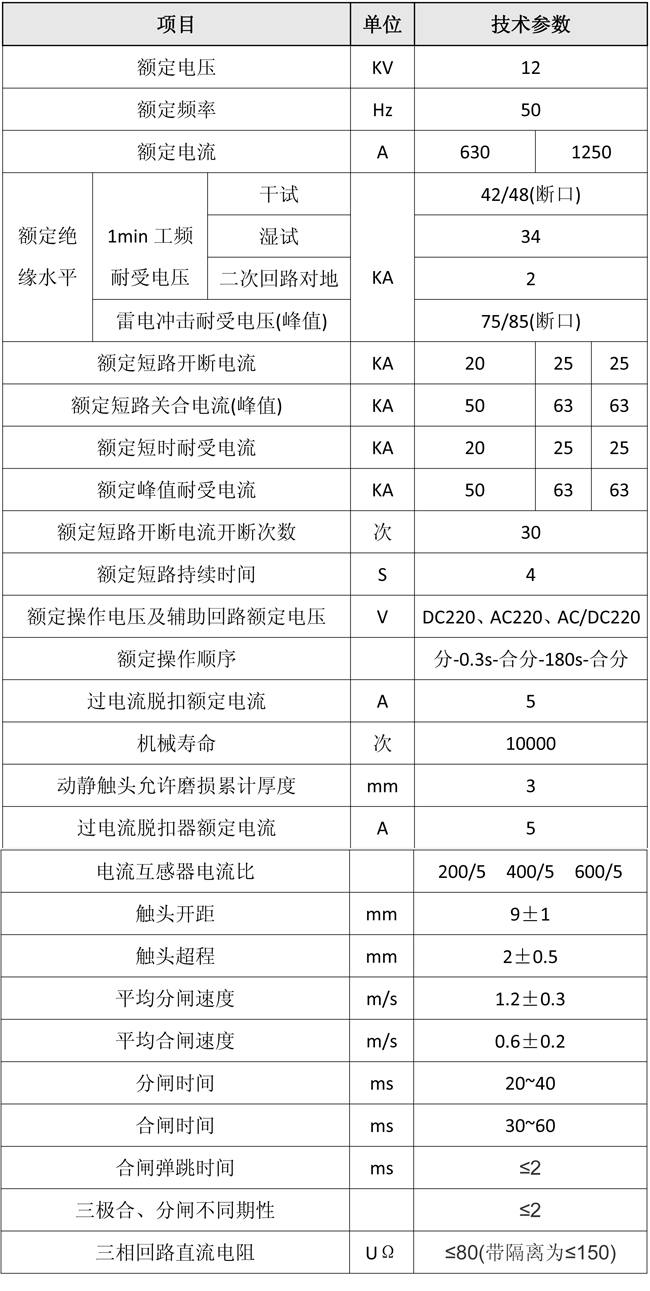

技術參數:

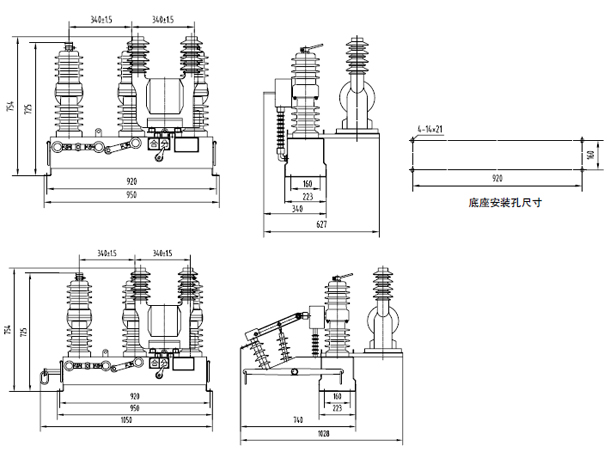

外形尺寸:
